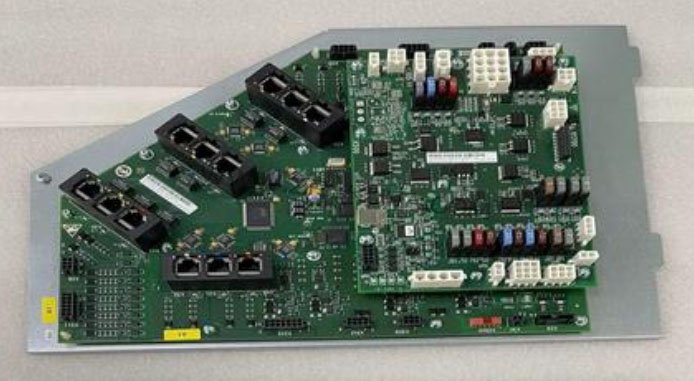

作為工業自動化領域的核心設備，KUKA機器人CCU板（控制柜接口板）的穩定性直接影響產線運行效率。本文結合工業現場經驗，深入解析CCU板典型故障及庫卡電路板維修核心技術。
CCU板損壞的五大根本原因，故障根源主要集中于：
1. 電源系統異常（占比39%）
非緩沖供電（X1接口）電壓超過28.5V導致PMB板燒毀
諧波干擾（THD>8%）引發PWM信號畸變
接地電阻>3Ω造成高頻電流回竄
2. 散熱失效（占比27%）
粉塵堵塞風道使散熱效率降低60%
導熱硅脂干化導致IGBT結溫突破150℃閾值
冷卻風扇停轉（軸承壽命<20000小時）
3. 機械過載沖擊（占比18%）
末端執行器碰撞產生150%瞬時過電流
減速機卡死引發電機反電動勢激增
4. 器件老化（占比12%）
鉭電容壽命周期（約5年）到期
PCB板銅箔剝離（熱應力累積導致）
5. 操作維護不當（占比4%）
誤接X14/X305同型接口（著火風險提升83%）
使用非原廠保險絲（F17.3熔斷率增加5倍）
專業級維修操作流程
kuka機器人維修須遵循三級維修標準（ 1 7 8）：
安全預處理
斷開主電源并鎖定（符合ISO 10218標準）
使用50Ω/100W電阻對母線電容放電至<5V
佩戴ESD防護裝備（表面電阻1×10^6-1×10^9Ω）
板級維修
更換INFINEON IGBT模塊（型號FF600R12ME4）
重植BGA芯片（溫度曲線需控制在235±5℃）
修復PCB微短路（采用3D X-Ray檢測精度達5μm）
系統恢復
刷寫固件（KSS 8.6.8以上版本）
執行AutoRatedata校準（重復定位誤差<±0.05mm）
預防性維護策略
延長CCU板使用壽命需實施以下措施（ 5 6）：
環境監測
安裝Fluke 435-II監測THD值（目標<3%）
柜內溫濕度控制（≤40℃/RH70%）
周期性維護
每季度清理散熱風道（壓降<15Pa）
年度更換導熱介質（導熱系數≥5W/m·K）
智能預警
部署IoT傳感器監測IGBT結溫（報警閾值145℃）
建立MTBF（平均無故障時間）預測模型
選擇專業服務的必要性
非授權維修可能導致（ 1 6）：
二次損壞率增加71%（VDMA 2024報告）
喪失KUKA原廠質保（備件序列號驗證機制）
定位精度損失（重復誤差>±0.2mm）
通過科學的故障診斷體系和標準化維修流程，企業可將CCU板故障停機時間縮短65%以上。如需獲取更多kuka庫卡機器人維修技術方案，請聯系我們的24小時技術支持團隊，獲取定制化維護計劃。
